Sygnalizatory temperatury Ex

Temperatura mierzona jest za pomocą wbudowanego termometru lub zdalnie – z wykorzystaniem kapilary.

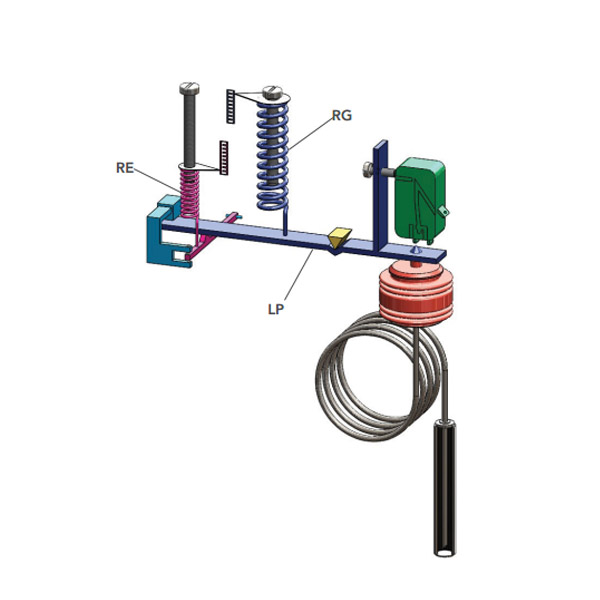

Zgodnie z prawem dotyczącym prężności pary wodnej na skutek zmiany temperatury dokonuje się zmiana ciśnienia wewnątrz termometru, które przekształca się w siłę oddziałującą na metalowy mieszek. Zmiana jego położenia oddziałuje na elastyczne ramię LP. Tak powstała siła jest równoważona przez sprężynę RG, która umożliwia nastawę punktu przełączania. W przypadku osiągnięcia wartości zadanej zmiana siły powoduje utratę równowagi ramienia LP, aktywując styk przełączny CT.

Działanie drugiej sprężyny RE, oddziałującej na elastyczne ramię LP zwiększa odległość pomiędzy stykiem (stykami). Naprężenie sprężyny można regulować, co jest równoznaczne z nastawę strefy martwej – histerezy. Dla wyłączników różnicowych nastawa obejmuje dwa styki przełączne.

Wybór tej technologii pozwala uzyskać szybki czas odpowiedzi i odporność na temperaturę otoczenia wokół urządzenia.
