Presostaty Ex

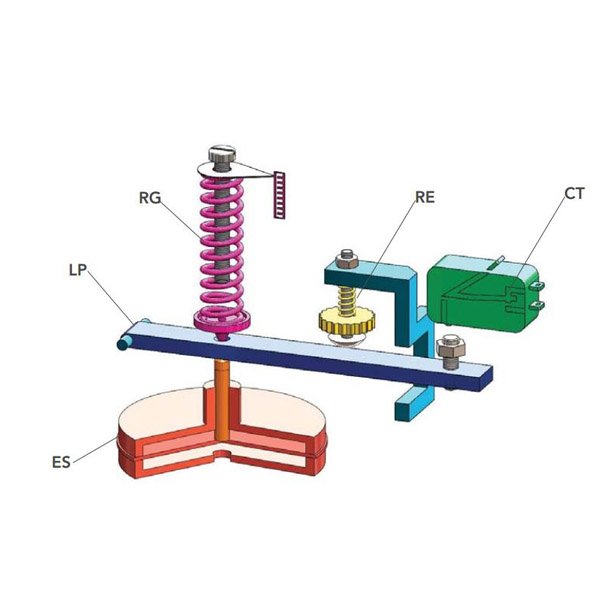

Ciśnienie oddziałuje na element czuły ES. Zmiana jego położenia przekłada się na elastyczne ramię LP. Tak powstała siła jest równoważona przez sprężynę RG, która umożliwia nastawę punktu przełączania. W przypadku osiągnięcia wartości zadanej zmiana siły powoduje utratę równowagi ramienia LP, aktywując styk przełączny CT.

Działanie drugiej sprężyny RE, oddziałującej na elastyczne ramię LP zwiększa odległość pomiędzy stykiem (stykami). Naprężenie sprężyny można regulować, co jest równoznaczne z nastawę strefy martwej – histerezy. Dla wyłączników różnicowych nastawa obejmuje dwa styki przełączne.

Element czuły jest blisko procesu.

Technologia mieszkowa zapewnia wysoką powtarzalność. Jest zalecana dla stabilnych procesów, nienarażonych na pulsacje, czy skoki ciśnień.

Technologia membranowa pozwala dostosować się do procesów, w których występują pulsacje, czy skoki ciśnień. Jest również odpowiednia do kontroli niskich lub bardzo niskich ciśnień.
