Czujniki zbliżeniowe Ex

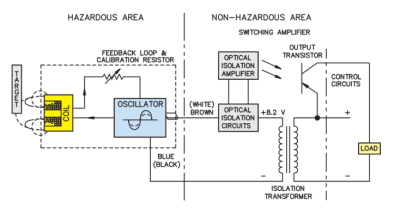

     Czujniki zbliżeniowe stosowane są w większości systemów automatyki przemysłowej. W przypadku, gdy aplikacja zlokalizowana jest w strefie zagrożonej wybuchem, aparatura tego typu musi spełniać określone wymagania zgodne z ATEX. W tym celu bardzo często stosuje się iskrobezpieczne, dwuprzewodowe czujniki typu NAMUR zasilane napięciem 8,2 V DC. Urządzenia NAMUR należą do grupy aparatury niskonapięciowej i z tego powodu są przeznaczone głównie do stosowania w strefach Ex. Działanie takich czujników podobne jest do rezystora ze zmienną impedancją. Gdy metalowy element wyzwalający oddalony jest od czoła czujnika indukcyjnego NAMUR, czujnik jest w stanie niskiej impedancji i pobiera więcej, niż 2,2 mA prądu. Wprowadzenie elementu wyzwalającego w pole wysokiej częstotliwości generowanej przez sensor powoduje wzrost jego impedancji i tym samym spadek poboru prądu poniżej 1,0 mA. Dla czujników pojemnościowych i magneto-indukcyjnych ta charakterystyka jest odwrotna.

Zmiany poboru prądu wykrywane są przez wzmacniacz separujący (przetwornik) poprzez który czujnik jest podłączony. Na tej podstawie aktywowane są wyjścia stykowe lub tranzystorowe przetwornika. Sam wzmacniacz, jako urządzenie towarzyszące w obwodzie iskrobezpiecznym zapewnia separację galwaniczną obwodu wejścia, wyjścia i zasilania.

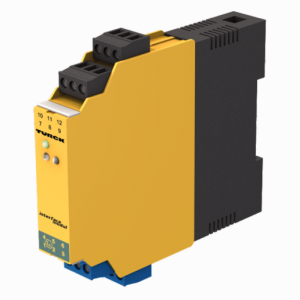

 Separator Turck serii IM

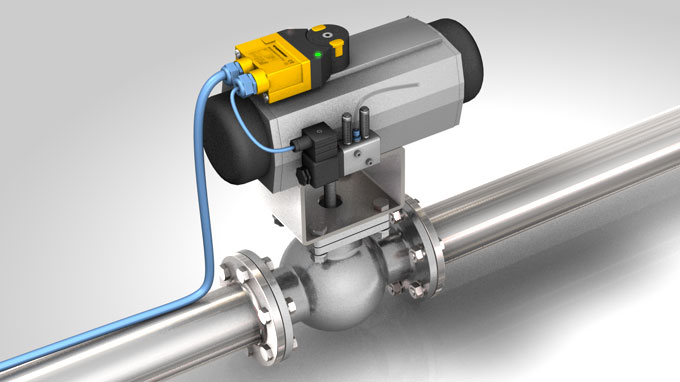

Jednym z czołowych producentów czujników z grupy NAMUR oraz wzmacniaczy separujących jest firma Turck. Dzięki bogatej ofercie producenta, jesteśmy w stanie zaproponować czujnik zbliżeniowy do każdej aplikacji zlokalizowanej w obszarze zagrożonym wybuchem. Na szczególną uwagę zasługują czujniki podwójne, które można stosować do kontroli położenia zaworów lub napędów obrotowych.

Alternatywą dla czujników NAMUR jest aparatura w wykonaniu typu "n". Aparatura oznaczona w ten sposób może bezpiecznie pracować wyłącznie w 2 strefie zagrożenia wybuchem bez konieczności stosowania separacji galwanicznej. Konstrukcja urządzeń "Ex n" zapobiega możliwości zapalenia mieszaniny wybuchowej podczas normalnego działania, a także w pewnych stanach awaryjnych. Wyróżnia się różne rodzaje ochrony przeciwwybuchowej typu "n".

Na poniższym rysunku zamieszczono rysunek czujnika indukcyjnego serii 3GD producenta Turck, w którym zastosowano ochronę typu "nA" oraz zabezpieczenie "tc". Dzięki kombinacji tych dwóch technik urządzenie może pracować w strefie 2 lub 22.

Czujnik indukcyjny Turck BI8U-EM18WD-VP6X-H1141/3GD

w wykonaniu "Ex nA" oraz "Ex tc"

Oznaczenie:  II 3 G Ex nA IIC T5 Gc  II 3 D Ex tc IIIC T110°C Dc IP68/69k
