Bariery Zenera

     Bariery Zenera należą do pierwszych urządzeń towarzyszących, jakie pojawiły się na rynku. Pomimo, że pierwsze urządzenie tego typu zostało wyprodukowane na początku lat 60. XX wieku to nadal jest powszechnie stosowane w przemyśle.. Bariery Zenera stanowią interfejs pomiędzy iskrobezpieczną, a nieiskrobezpieczną częścią obwodu elektrycznego, bez zapewnienia separacji galwanicznej. Są przeznaczone do ograniczania energii (napięcia i prądu) przepływającej do części obwodu iskrobezpiecznego po stronie strefy zagrożonej wybuchem zarówno w trakcie normalnej pracy układu, jak i w przypadku wystąpienia awarii na skutek zwarcia lub przepięcia.

Typowa bariera Zenera składa się z:

• rezystorów ograniczających prąd przy zwarciu wejścia bariery od strony obwodu iskrobezpiecznego
• diod Zenera, stanowiących barierę dla przepięć
• bezpieczników, zabezpieczających diody Zenera przed przeciążeniem impulsem prądowym od strony obwodu konwencjonalnego

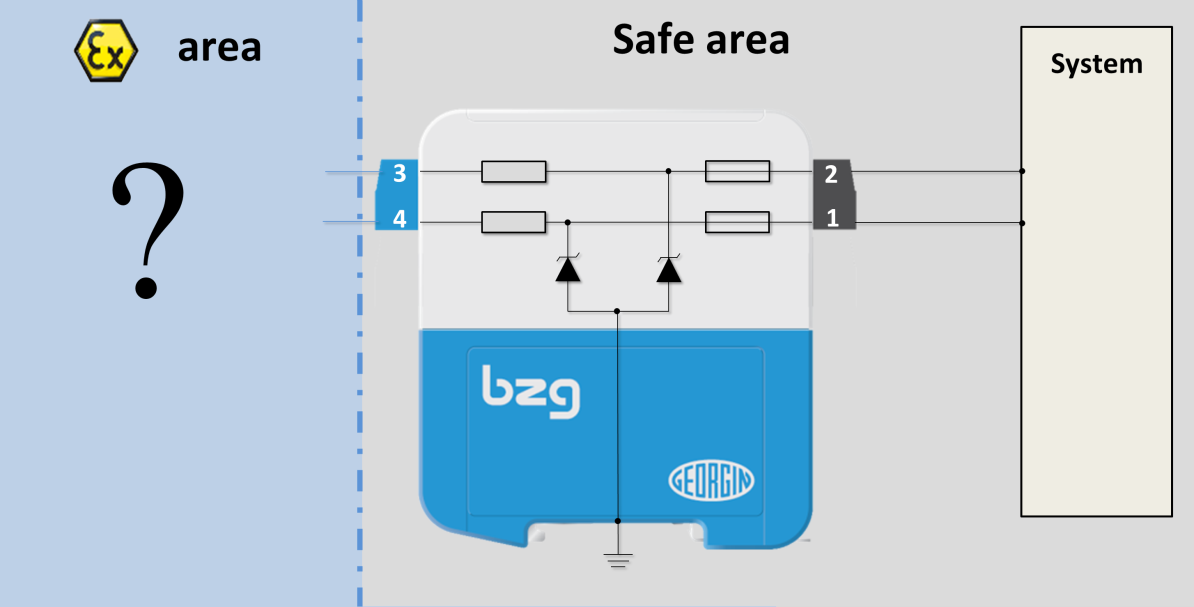

                      Układ bariery ochronnej Zenera Georgin serii BZG

Bariery Zenera w trakcie normalnej pracy zasilane są niższym napięciem od napięcia Zenera zastosowanych diod. Obecność diod Zenera uwidacznia się dopiero w przypadku powstania przepięć. Właściwa praca bariery zależy od poprawnego doboru wszystkich komponentów układu, szczególnie diod, rezystorów oraz bezpieczników o odpowiedniej charakterystyce czasowo-prądowej.

Bariery Zenera to tanie interfejsy o nieskomplikowanej konstrukcji, które zdolne są do bezpiecznego przenoszenia sygnałów pomiarowych, regulacyjnych lub kontrolnych bez ich przetwarzania. Najczęściej są to urządzenia pasywne, czyli do poprawnej pracy nie potrzebują dodatkowego zasilania. Układy te wymagają wysokiej jakości uziemienia, które w przypadku awarii chroni przed wzrostem prądów powyżej wartości akceptowalnych w obszarze zagrożonym wybuchem.. Do jednego z kluczowych producentów barier Zenera należy firma Georgin, która dostosowuje te układy do różnych aplikacji.

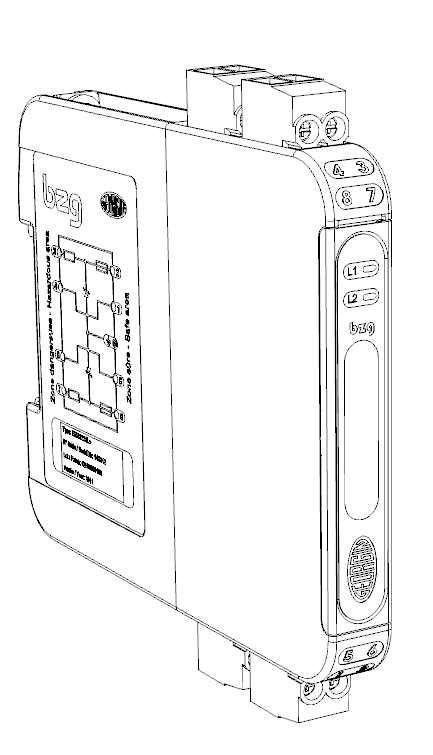

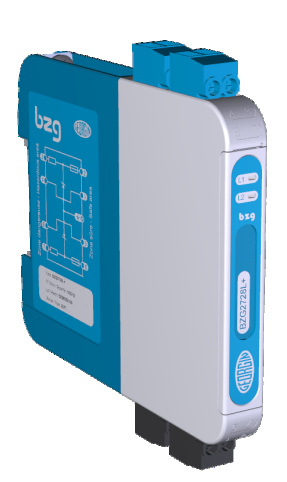

   Bariera ochronna Zenera Georgin serii BZG
